cad形位公差:AutoCAD如何设置形位公差

AutoCAD如何设置形位公差

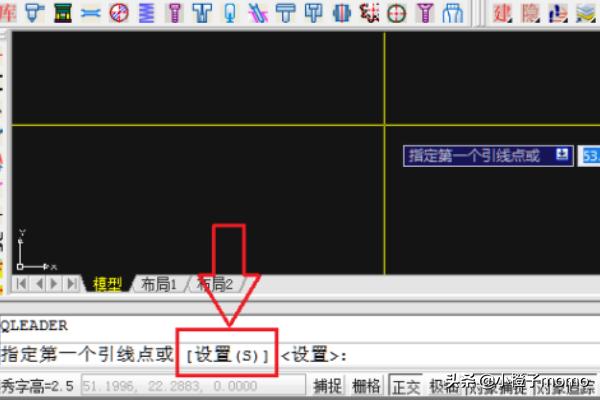

1、.在AutoCAD界面选择引线命令，快捷键LE空格，再选择【设置】。

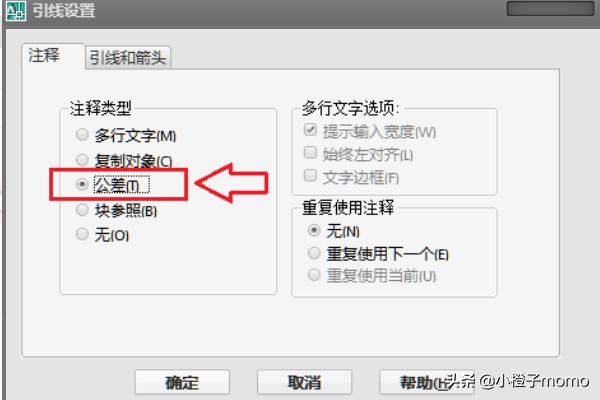

2、弹出“引线设置”对话框，在里面选中【公差】点确定。

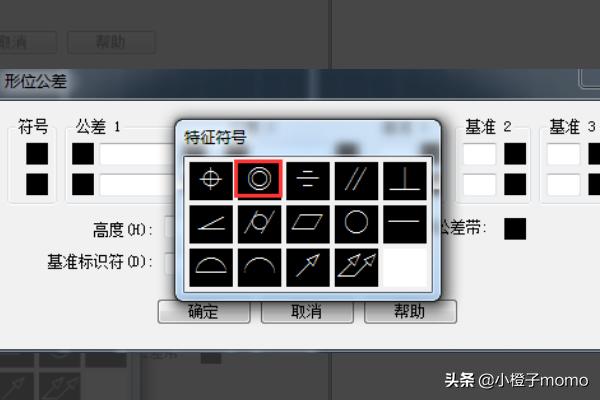

3、打开【形位公差】对话框，单击【符号】下方图标框，在【特征符号】对话框中，选择【同轴度】符号

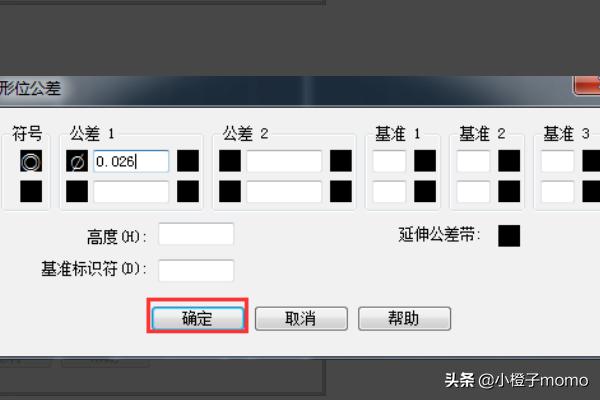

4、接着被选择的特征符号将显示在【符号】下方图框中，然后单击【公差1】图框，输入公差数值：0.026。

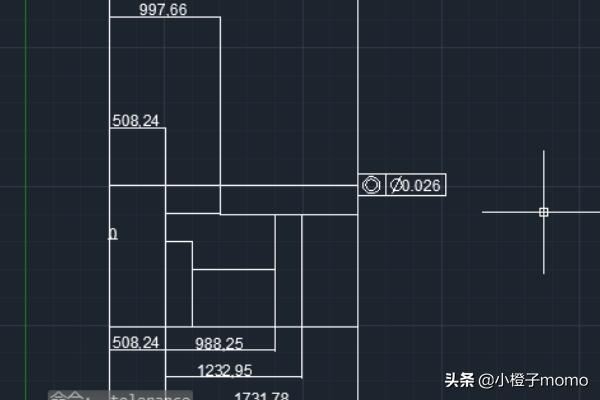

5、单击【确定】按钮，在绘图区中指定公差值插入点，完成形位公差的标注。

扩展资料：

AutoCAD基本特点：

⑴具有完善的图形绘制功能。

⑵有强大的图形编辑功能。

⑶可以采用多种方式进行二次开发或用户定制。

⑷可以进行多种图形格式的转换，具有较强的数据交换能力。

⑸支持多种硬件设备。

⑹支持多种操作平台

⑺具有通用性、易用性，适用于各类用户，此外，从AutoCAD2000开始，该系统又增添了许多强大的功能，如AutoCAD设计中心（ADC）、多文档设计环境（MDE）、Internet驱动、新的对象捕捉功能、增强的标注功能以及局部打开和局部加载的功能。
